日本mitutoyo三豐AT203光柵尺539系列方波輸出型（標準型）產品特點：
1.增強了防震和耐久性.
2.新型橡膠凸緣保護量具不受加工車間污物的侵蝕.
3.可通過一根鎧裝信號電纜連接光柵尺和DOR計數器，以便在惡劣的工廠環境下安全使用.
4.信號電纜輸出端口可裝于滑竿的兩邊，實現雙向連接.
5.標準型光柵尺裝置提供多種測量范圍可供選擇.
6.可連接KA計數器，KLD計數器或PSU-200脈沖信號裝置。

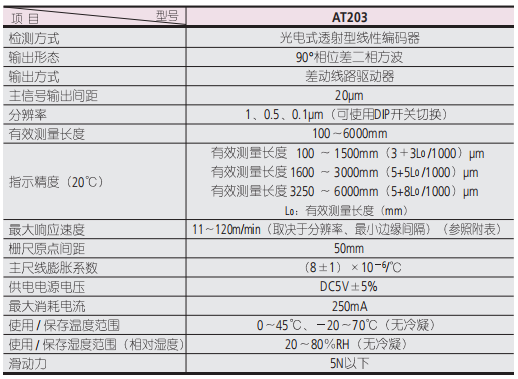

技術參數：
有效測量范圍： 100 - 6000mm20℃時精度：
100 - 1500mm (3+3L/1000)um
1600 - 3000mm (5+5L/1000)um
3250 - 6000mm (5+8L/1000)um
L=有效測量范圍
輸出波形： 兩路90°相位差正交信號
響應速度： 11—120m/min.
分辨率： 0.1，0.5，1 um
參考點間距： 50mm
塵／水防護等級： 達到IP53防護標準

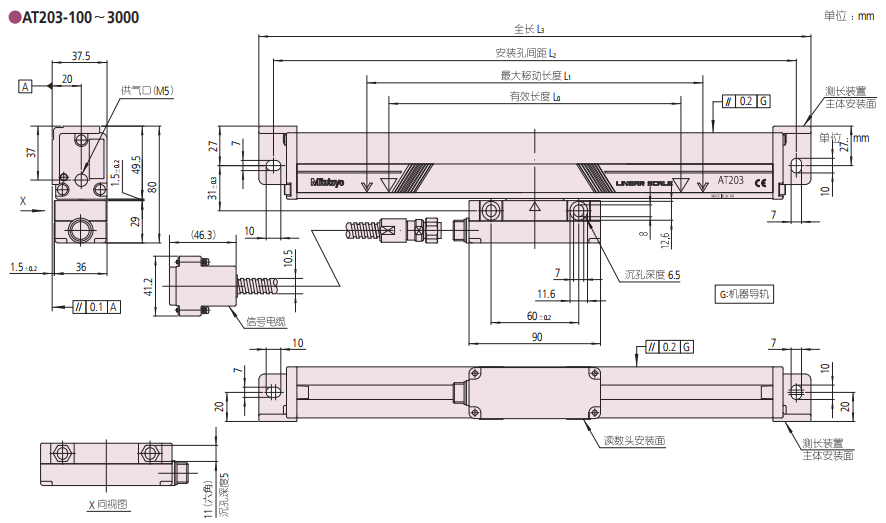

AT203側長裝置安裝參考圖：
產品規格：
| 貨號 | 品名 |
| 539-411-30 | AT203-100 |
| 539-412-30 | AT203-150 |
| 539-413-30 | AT203-200 |
| 539-414-30 | AT203-250 |
| 539-415-30 | AT203-300 |
| 539-416-30 | AT203-350 |
| 539-417-30 | AT203-400 |
| 539-418-30 | AT203-450 |
| 539-419-30 | AT203-500 |
| 539-421-30 | AT203-600 |
| 539-423-30 | AT203-700 |
| 539-424-30 | AT203-750 |
| 539-425-30 | AT203-800 |
| 539-426-30 | AT203-900 |
| 539-427-30 | AT203-1000 |
| 539-428-30 | AT203-1100 |
| 539-429-30 | AT203-1200 |
| 539-430-30 | AT203-1300 |
| 539-431-30 | AT203-1400 |
| 539-432-30 | AT203-1500 |
| 539-433-30 | AT203-1600 |
| 539-434-30 | AT203-1700 |
| 539-435-30 | AT203-1800 |
| 539-436-30 | AT203-2000 |
| 539-437-30 | AT203-2200 |
| 539-438-30 | AT203-2400 |
| 539-439-30 | AT203-2500 |
| 539-440-30 | AT203-2600 |
| 539-441-30 | AT203-2800 |
| 539-442-30 | AT203-3000 |
| 539-443-30 | AT203-3250 |
| 539-444-30 | AT203-3500 |
| 539-445-30 | AT203-3750 |
| 539-446-30 | AT203-4000 |
| 539-447-30 | AT203-4250 |
| 539-448-30 | AT203-4500 |
| 539-449-30 | AT203-4750 |
| 539-450-30 | AT203-5000 |
| 539-451-30 | AT203-5250 |
| 539-452-30 | AT203-5500 |
| 539-453-30 | AT203-5750 |
| 539-454-30 | AT203-6000 |
| 09AAA353B | 信號電纜3m(AT203用） |
| 09AAA353A | 信號電纜5m(AT203用） |
| 539-005 | 脈沖信號轉換裝置（PSU-200） |
| 539-006 | 串行轉換裝置（PSU-251，MR-J3/J4) |
| 539-007 | 串行轉換裝置（PSU-252，MINAS系列) |
| 970712-2 | ST專用信號電纜（2m) |
| 970712-3 | ST專用信號電纜（3m) |
| 970712-5 | ST專用信號電纜（5m) |
