直線增量式感柵尺
直線增量式感柵尺ID 1102L、ID 4501L、IT 3402L、IT 5602L
產品特性
· 尺寸集成，薄編碼器和尺條設計（總計<2mm）
· 抗磁場干擾能力
· 抗油、水、灰塵、顆粒物，免維護
· 可選配線纜, 連接器、固定器和封裝外殼
直線增量式感柵尺ID 1102L、ID 4501L、IT 3402L、IT 5602L主要規格
分辨率：至20 nm
速度：10 m/s
間距：0.6 mm
供電：5V, 30 mA
溫度：-40到 125°C

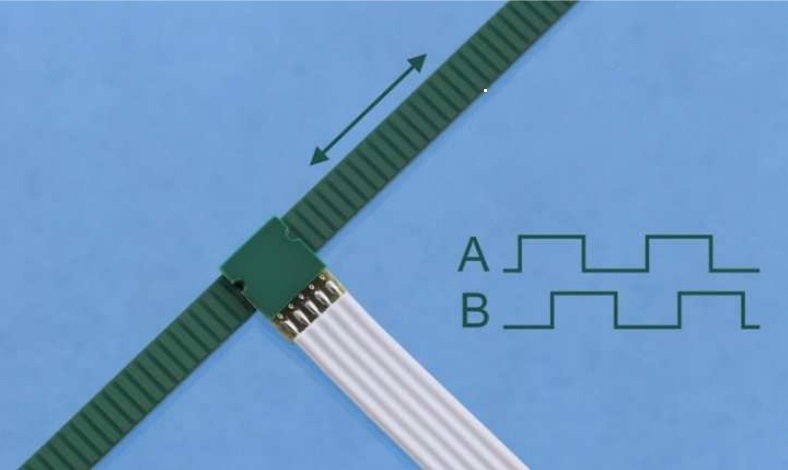

ID 1102L

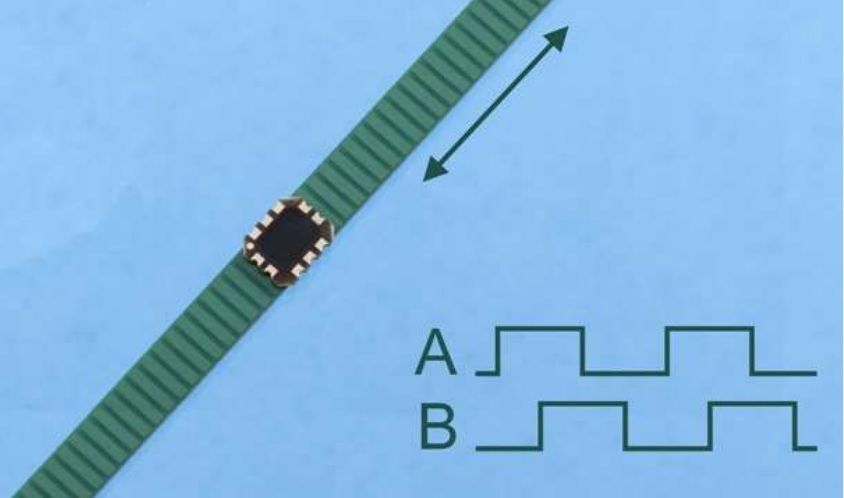

ID 4501L

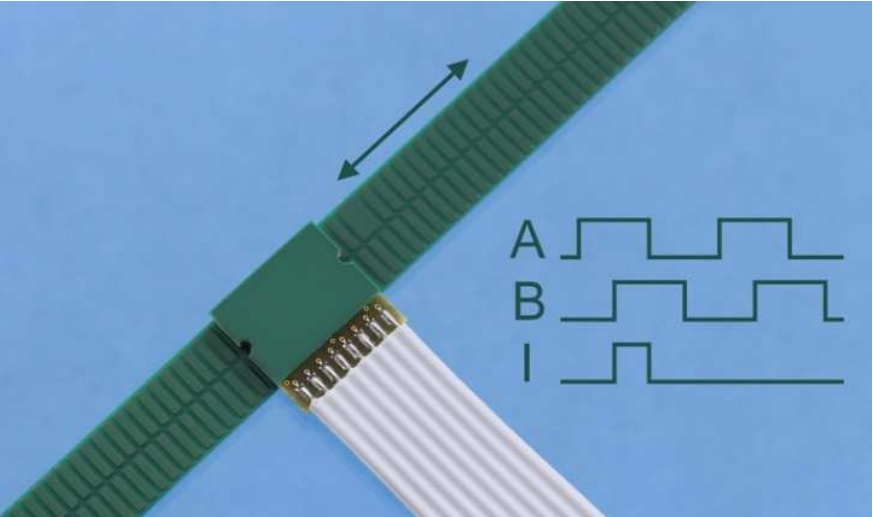

IT 3402L

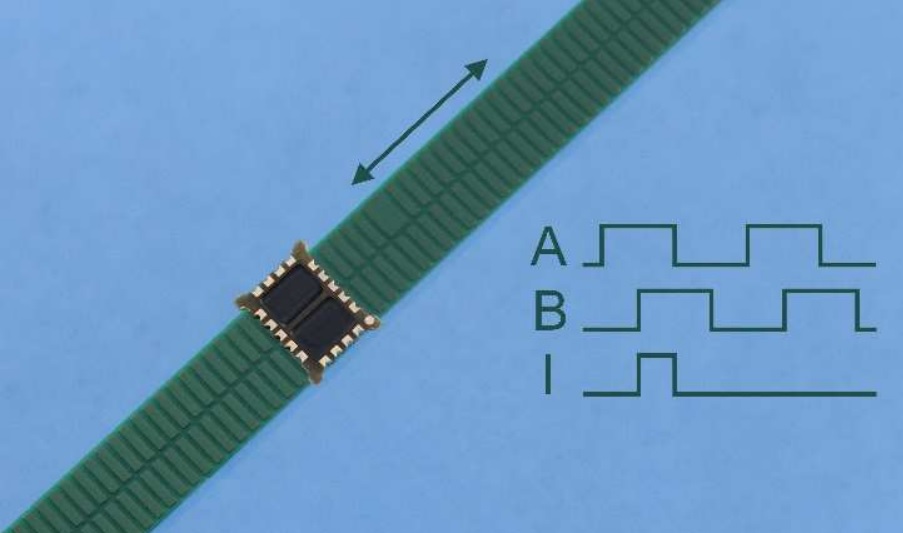

IT 5602L
直線增量式感柵尺ID 1102L、ID 4501L、IT 3402L、IT 5602L
| 型號 | ID 1102L | ID 4501L | IT 3402L | IT 5602L |
| 圖片 |  |  |  |  |
| 分辨率(μm) | 0.018~150 | 0.018~150 | 0.037~75 | 0.037~75 |
| 運行速度(m/s) | 0.014~30 | 0.014~30 | 0.005~11 | 0.005~11 |
| 參考點 | 無 | 無 | 有 | 有 |
| 可選安裝方式 | 直接安裝 | 裸芯片 | 直接安裝 | 裸芯片 |
| A型底托 | A型底托 | A型底托 | A型底托 | |
| B型底托 | 金屬封裝外殼 | B型底托 | PCB RS422 驅動板 | |
| 金屬封裝外殼 | ||||
| 讀數頭尺寸 L x W x T | 9 x 6.8 x 0.9 mm | 6 x 5 x 0.8 mm | 11 x 11 x 0.9 mm | 10 x 8 x 0.75 mm |
| 20 x 20 x 4.1 mm | 20 x 20 x 4 mm | 20 x 20 x 4.1 mm | 20 x 20 x 4.0 mm | |
| 9 x 6.8 x 1.6 mm | 37 x 23 x 11 mm | 11 x 11 x 1.6 mm | 29 x 10 x 3.4 mm | |
| 36 x 14.6 x 13 mm | ||||
| 線纜 | 扁平線纜 | 扁平線纜 | ||
| 扁平線纜 | 扁平線纜 | 扁平線纜 | 扁平線纜 | |
| 扁平線纜 | 屏蔽線-8芯 | 扁平線纜 | 屏蔽線-8芯 | |
| 屏蔽線-8芯 | ||||
| 接口 | FC-6、FC-8 | FC-8 | ||
| FC-6、FC-8 | FC-6、FC-8 | FC-8 | FC-8 | |
| FC-6、FC-8 | D-sub 9、D-sub 15 | FC-8 | D-sub 9、D-sub 15 | |
| D-sub 9、D-sub 15 | ||||
| 輸出信號 | 單端TTL信號 | 差分TTL信號 | 單端TTL信號 | 單端TTL信號 |
| 單端TTL信號 | 差分TTL信號 | 單端TTL信號 | 單端TTL信號 | |
| 單端TTL信號 | RS 422信號 | 單端TTL信號 | RS 422信號 | |
| RS 422信號 | ||||
| 產品說明書下載 | ID 1102L說明書 | ID 4501L說明書 | IT 3402L說明書 | IT 5602L說明書 |
直線增量式感柵尺ID 1102L、ID 4501L、IT 3402L、IT 5602L選配尺條型號
| 型號 | TPLS01 | |||
| 尺條長度 | 205 mm | 600 mm | ||
| 參考點 | 無 | 無 | ||
| 可選安裝方式 | 帶背膠 | 樂泰 480 | 帶背膠 | 樂泰 480 |
| 尺條尺寸 L x W x T | 205 x 3.7 x 1.53 mm | 205 x 3.7 x 0.73 mm | 600 x 3.7 x 1.53 mm | 600 x 3.7 x 0.73 mm |
| 適用編碼器類型 | ID 1102L、ID 4501L | |||
| 周期長度 | 1.2 mm | |||
| 型號 | TPLD03 | |||
| 尺條長度 | 205 mm | 600 mm | ||
| 參考點 | 有 | 有 | ||
| 可選安裝方式 | 帶背膠 | 樂泰 480 | 帶背膠 | 樂泰 480 |
| 尺條尺寸 L x W x T | 205 x 7.5 x 1.53 mm | 205 x 7.5 x 0.73 mm | 600 x 7.5 x 1.53 mm | 600 x 7.5 x 0.73 mm |
| 適用編碼器類型 | ID 3402L、ID 5602L | |||
| 周期長度 | 1.2 mm | |||
| 型號 | TPLS02 | |||
| 尺條長度 | 550 mm | |||
| 參考點 | 無 | |||
| 可選安裝方式 | 帶背膠 | 樂泰 480 | ||
| 尺條尺寸 L x W x T | 550 x 4.4 x 1.72 mm | 550 x 4.4 x 0.92 mm | ||
| 適用編碼器類型 | ID 1102L、ID 4501L | |||
| 周期長度 | 1.28 mm | |||
| 型號 | TFLS01 | |||
| 尺條長度 | 205 mm | |||
| 參考點 | 無 | |||
| 可選安裝方式 | 帶背膠 | |||
| 尺條尺寸 L x W x T | 205 x 3.7 x 0.2 mm | |||
| 適用編碼器類型 | ID 1102L、ID 4501L | |||
| 周期長度 | 1.2 mm | |||
