直線絕對式感柵尺AP 3403L AP 5603L AP 9200L AP 9201L 產品特性
· 尺寸集成，薄編碼器和尺條設計（總計<5mm）
· 抗磁場干擾能力
· 抗油、水、灰塵、顆粒物，免維護
· 開機即可找到絕對位置

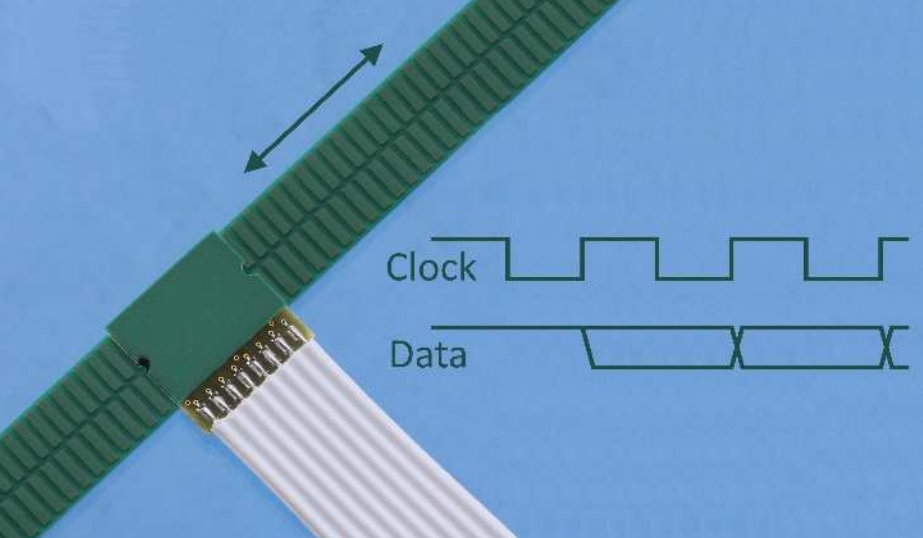

AP 3403L

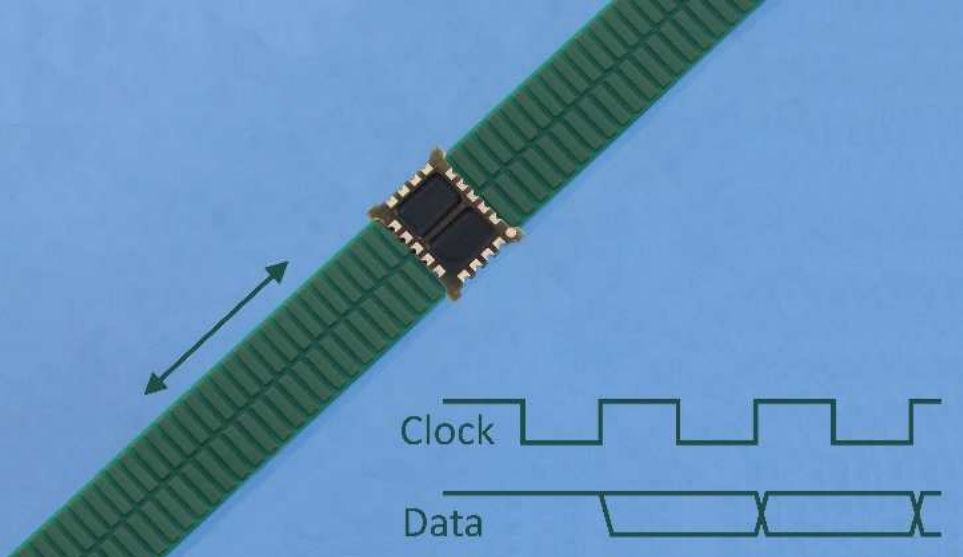

AP 5603L

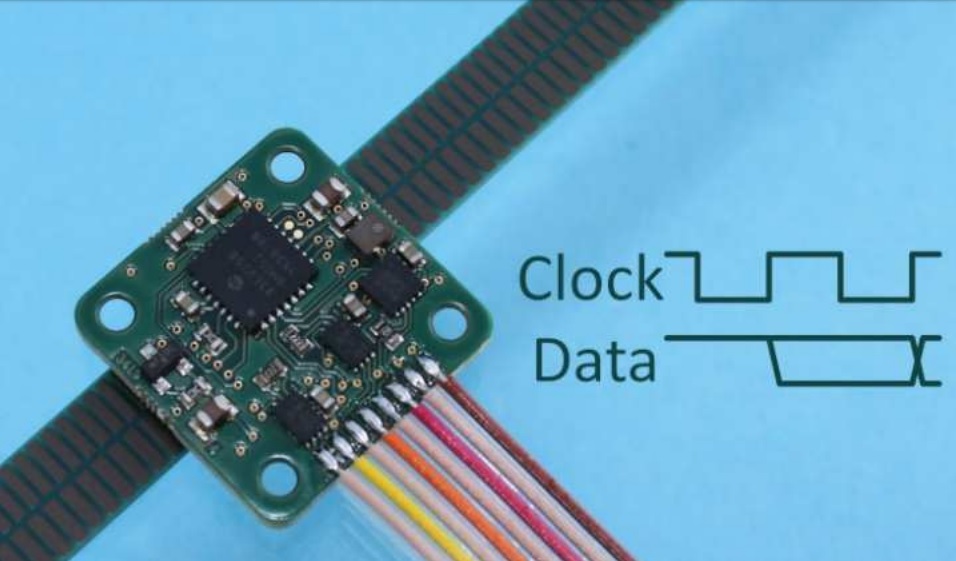

AP 9200L

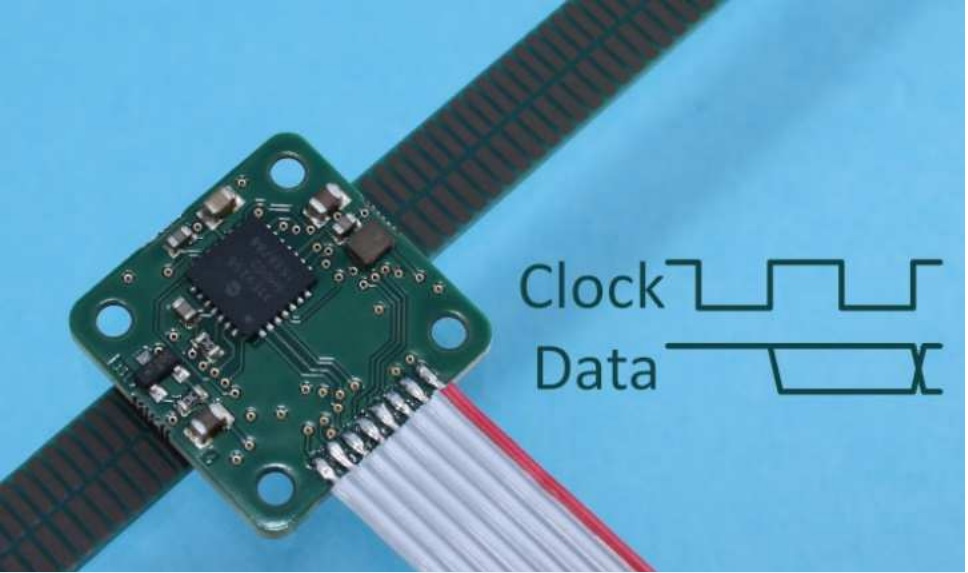

AP 9201L

直線絕對式感柵尺AP 3403L AP 5603L AP 9200L AP 9201L 主要規格
輸出格式：SSI + RS422
絕對位置測量行程：19 mm
分辨率：20 nm
速度：15 m/s
間距：0.5 mm
供電：5V, 70mA
溫度：-20到 100°C

直線絕對式感柵尺AP 3403L AP 5603L AP 9200L AP 9201L 型號備注：
1. AP3403L AP5603L：輸出信號為兩組SSI信號，需要客戶自己通過處理這兩組數據來算出絕對位置，再將信號轉換為二進制SSI信號或者格雷碼SSI信號；
2. AP9200 ：輸出信號為帶有二進制SSI信號的RS 422信號，可以長線驅動，這個信號協議是RS 422客戶可直接使用；
3. AP9201 : 輸出信號是計算過絕對位置二進制SSI信號，客戶也可以直接使用不需要處理。



型號	AP 3403L	AP 5603L	AP 9200L	AP 9201L
圖片
分辨率(μm)	0.073	0.073	0.02	0.02
運行速度(m/s)	10	10	15	15
可選安裝方式	直接安裝	裸芯片	直接安裝	直接安裝
	A型底托	A型底托
	B型底托
讀數頭尺寸 L x W x T	11 x 11 x 0.9 mm	10 x 8 x 0.75 mm	20 x 20 x 3.85 mm	20 x 20 x 3.85 mm
	20 x 20 x 4.1 mm	20 x 20 x 4.0 mm
	11 x 11 x 1.6 mm
線纜	扁平線纜		扁平線纜	扁平線纜
	扁平線纜	扁平線纜
	扁平線纜
接口	FC-8		FC-8	FC-8
	FC-8	FC-8
	FC-8
輸出信號	SSI 信號	SSI 信號	帶RS 422驅動的      串行同步接口SSI	串行同步接口SSI
	SSI 信號	SSI 信號
	SSI 信號
產品說明書下載	AP 3403L說明書	AP 5603L說明書	AP 9200L說明書	AP 9201L說明書
