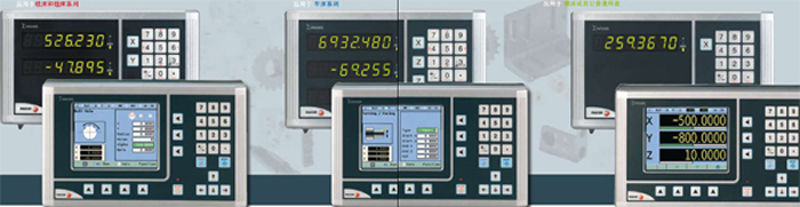

INNOVA系列 FAGOR 數顯表眾多發特點和功能可幫助用戶節省時間與勞動支出、減小人為誤差、提高產品精度。
FAOGR INNOVA系列數顯表采用了帶有FAGOR的技術和電子元器件,提供更好、更強大的功能，可滿足廣大用戶在鏜銑床、車床、磨床以及其他專用機床用戶的需要。

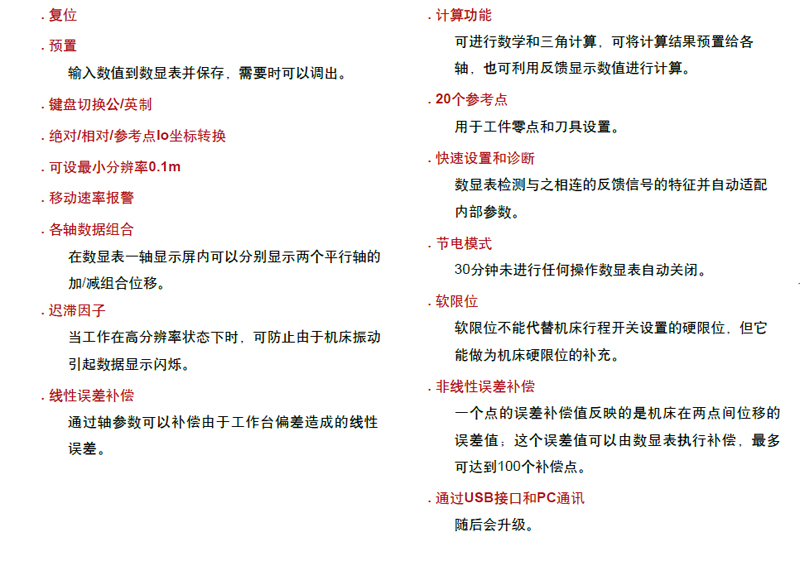

其標準配置與特點如下：
| FAGOR INNOVA系列數顯表的標準配置與特點一覽表 |
| 詳細參數 | 銑床、鏜床類 | 車床類 | 磨床、普通用途 | |||||||||
| 40i P | 40i | 30i M | 20i M | 40i TS | 40i | 30i T | 20i T | 40i | 20i | 10i | ||
| 反饋 | 可連接TTL、1Vpp和SSI信號 | 4 | 3 | —— | —— | 4 | 3 | —— | —— | 3 | —— | —— |
| 可連接TTL信號 | 4 | 3 | 3 | 3 | 4 | 3 | 3 | 2 | 3 | 2 | 1 | |
| 線性軸 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 旋轉軸 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 增量和距離編碼信號 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 線性誤差補償 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 非線性誤差補償（每軸點數） | 100 | 100 | 40 | 40 | 100 | 100 | 40 | 40 | 100 | 40 | 40 | |
| 反饋速率報警 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 位移極限報警 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 顯示 | 5.7"彩色TFT屏 | ? | ? | —— | —— | ? | ? | —— | —— | ? | —— | —— |
| LED顯示 | —— | —— | ? | ? | —— | —— | ? | ? | —— | ? | ? | |
| 軸數 | 4 | 3 | 3 | 2 | 4 | 3 | 3 | 2 | 3 | 2 | 1 | |
| 半徑/直徑顯示 | —— | —— | —— | —— | ? | ? | ? | ? | —— | —— | —— | |
| 公/英制切換 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 高/低分辨率切換 | —— | —— | ? | ? | —— | —— | ? | ? | —— | ? | ? | |
| 絕對/增量/機床零參考點坐標 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 顯示關閉 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 功能 | 復位 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 蜂鳴 | ? | ? | ? | ? | ? | ? | ? | ? | ? | —— | —— | |
| 參考點數 | 100 | 100 | 20 | 20 | —— | —— | —— | —— | —— | —— | —— | |
| 刀具數量 | 16 | 16 | —— | —— | 100 | 100 | 20 | 20 | —— | —— | —— | |
| 軸預置 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 刀具補償 | ? | ? | ? | ? | —— | —— | —— | —— | —— | —— | —— | |
| 軸進給率顯示 | ? | ? | —— | —— | ? | ? | ? | —— | ? | —— | —— | |
| 計算器 | ? | ? | ? | ? | ? | ? | ? | ? | ? | —— | —— | |
| 快速設置和診斷 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 循環 | 工件中心 | ? | ? | ? | ? | —— | —— | —— | —— | —— | —— | —— |
| 圓周鉆孔（用事先預設的數據） | ? | ? | ? | ? | —— | —— | —— | —— | —— | —— | —— | |
| 線性鉆孔 | ? | ? | ? | ? | —— | —— | —— | —— | —— | —— | —— | |
| 柵格鉆孔 | ? | ? | —— | —— | —— | —— | —— | —— | —— | —— | —— | |
| 定位 | ? | ? | —— | —— | —— | ? | —— | —— | ? | —— | —— | |
| 角度測量 | ? | ? | ? | ? | —— | —— | —— | —— | —— | —— | —— | |
| 斜率計算 | —— | —— | —— | —— | ? | ? | ? | ? | —— | —— | —— | |
| 軸向加工 | —— | —— | —— | —— | ? | ? | —— | —— | —— | —— | —— | |
| 徑向加工 | —— | —— | —— | —— | ? | ? | —— | —— | —— | —— | —— | |
| 輔助螺紋加工（快速加工） | —— | —— | —— | —— | —— | ? | —— | —— | —— | —— | —— | |
| 圖形演示 | ? | ? | —— | —— | ? | ? | —— | —— | ? | —— | —— | |
| 多工件程序存儲 | ? | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | |
| 其它 | 通過UBS存取數據 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? |
| 30分鐘自動關機 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | |
| 數字信號輸入/輸出口 | 4/6 | —— | —— | —— | 15/11 | —— | —— | —— | —— | —— | —— | |
| 模擬信號輸入/輸出口 | —— | —— | —— | —— | 1/1 | —— | —— | —— | —— | —— | —— | |
