感應式柵尺的原理

作者：szdasing　來源：www.53000.net　日期：2020/6/11 18:46:54　人氣：3282

感應式柵尺的原理

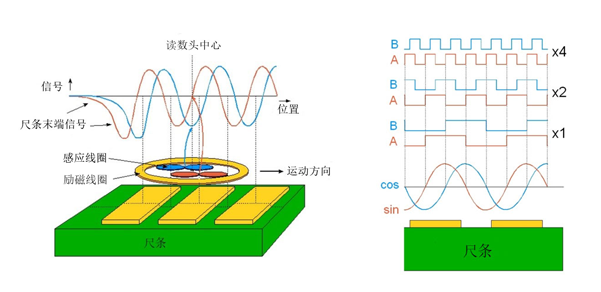

感應式柵尺是一款區別于光柵和磁柵的測量系統。其主要測量原理是差動感應傳感（互感式）原理，將被測位移量轉換成線圈的互感的變化。讀數頭的初級線圈是勵磁線圈，當在勵磁線圈中通入1.3MHz的高頻電流時，勵磁線圈內部的磁通量是始終變化的。感應線圈（次級線圈）為一組2個參數完全相同且極性相反的串聯的線圈，如果對稱的兩個感應線圈（內部的圓環）內部分布的磁場大小相同，則感應線圈的感應電壓輸出為零。但是當一個鐵氧體或?qū)w（尺帶或者碼盤）進入到感應線圈的磁場中時，會使感應線圈內部的磁場空間上強弱分布不同，這樣感應線圈因?yàn)楦袘?yīng)到的磁場強度不同，就產生了感應電壓的變化。感應電壓的大小隨外界鐵氧體或?qū)w進入的位置不同而產生幅值上的變化，通過感應線圈上產生的感應電壓幅值變化可以對鐵氧體或?qū)w的位置進行檢測(即感柵尺移動的位置)。請參考下圖1-1 。

圖1-1

采用SMD (Surface Mounting Device)技術將勵磁線圈，感應線圈和相應的電子線路集成到一個芯片上，實現了體積的大幅縮小，同時感柵尺芯片上的兩個感應線圈非常集成，距離不到1個毫米。而載波頻率（1-2 MHZ）的波長要遠遠大于兩個感應線圈之間的距離。所以不會產生干擾。并且勵磁線圈中的激勵電流是高頻電流（一般在1-2 兆赫茲），一般外界的電磁干擾是低頻的電磁場（一般在數千赫茲），這樣在后續的同步解調電路中，可以將低頻電流通過高通濾波器有效去除，實現了有效的抗干擾特性。請參考下圖1-2 。

圖1-2

感應式柵尺技術優勢：

1）分辨率高：感應式柵尺的分辨率最高可以實現20 nm，這對于一些高質量運動控制的應用來說，是非常重要的一個要素，比如微動平臺。感應式傳感器的輸出噪音低，同時輸出信號質量好，其整體的信噪比非常優異。
2）體積?。焊袞判酒w積小巧，厚度僅為 0.9 mm，柵尺和碼盤厚度僅為 0.9 mm，整體厚度在2 mm以內。為客戶節省了安裝空間，便于客戶將芯片集成到PCB電路板上。
3）抗磁場干擾性能優異：感應式柵尺初級線圈中的激勵電流是高頻電流，一般外界的電磁干擾是低頻的電磁場，可以實現有效的抗磁場干擾。尤其適用于各種電機，和醫療核磁共振領域。
4）無磨損：非接觸式測量原理保證器件可以實現長時間無磨損運行，免維護。
5）抗污染能力強：金屬粉末不附著，耐各種油污粉塵。
6）感應介質多樣：鋼，鋁，銅材質都可以作為感柵尺的感應介質。
7）魯棒性強：感應式柵尺的耐溫范圍非常大（-40 - +125°C），可以在劇烈震動的環境中正常工作。在真空環境里也可以適用。

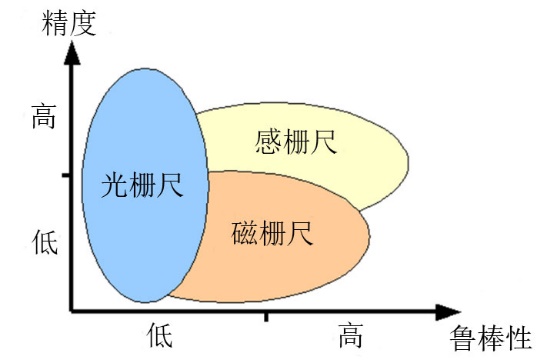

感應式柵尺相對于磁柵尺的優勢：

1）更高的分辨率，感柵尺可以達到 20 nm 的分辨率?，F(xiàn)在的通用磁柵分辨率在 100 nm，部分廠商在研制 50 nm 分辨率磁柵。
2）更高的精度。
3）更優異的抗磁場干擾性能。
4）更集成的尺寸。相對于磁柵尺的芯片和尺條，感柵尺的芯片和尺條的尺寸和重量都要小很多。尤其適用于一些尺寸集成，對重量很敏感的應用，例如手術機器人手臂。
5）更強的抗污染能力：金屬粉末不附著。

感應式柵尺想對于光柵尺的優勢：
1）更高的分辨率，感柵尺可以達到 20 nm 的分辨率。目前工業級光柵尺的分辨率一般是50 nm左右。
2）更低廉的成本。
3）更強的抗污染能力，感柵尺可以應用于有液體、粉塵污染、光學污染非常嚴重的場合。
4）魯更好的棒性能，在震動劇烈的環境當中完全適用。
5）更集成的尺寸。
